INNOVAZIONE TECNOLOGICA

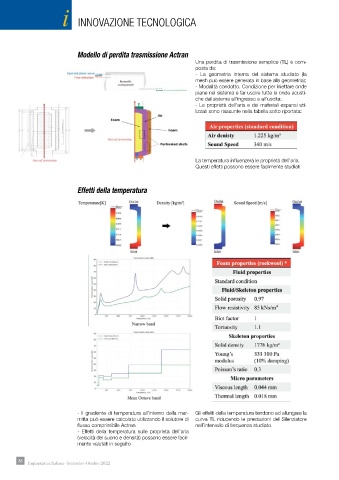

Modello di perdita trasmissione Actran
Una perdita di trasmissione semplice (TL) è com-
posta da:
- La geometria interna del sistema studiato (la
mesh può essere generata in base alla geometria);
- Modalità condotto. Condizione per iniettare onde
piane nel sistema e far uscire tutte le onde acusti-
che dal sistema all’ingresso e all’uscita;
- Le proprietà dell’aria e dei materiali espansi uti-
lizzati sono riassunte nella tabella sotto riportata:
La temperatura influenzerà le proprietà dell’aria.
Questi effetti possono essere facilmente studiati
Effetti della temperatura
- Il gradiente di temperatura all’interno della mar- Gli effetti della temperatura tendono ad allungare la
mitta può essere calcolato utilizzando il solutore di curva TL riducendo le prestazioni del Silenziatore
flusso comprimibile Actran nell’intervallo di frequenza studiato.
- Effetti della temperatura sulle proprietà dell’aria
(velocità del suono e densità) possono essere facil-
mente valutati in seguito
