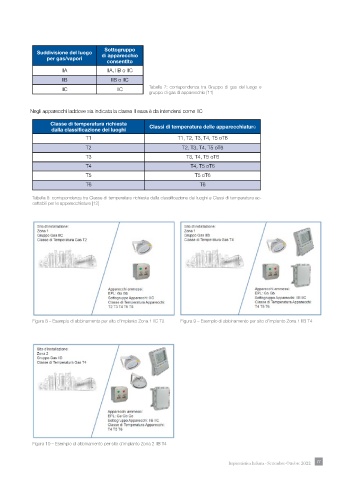

P. 83
Sottogruppo
Suddivisione del luogo di apparecchio
per gas/vapori
consentito
IIA IIA, IIB o IIC
IIB IIB o IIC
IIC IIC Tabella 7: corrispondenza tra Gruppo di gas del luogo e
gruppo di gas di apparecchio [11]
Negli apparecchi laddove sia indicata la classe II essa è da intendersi come IIC
Classe di temperatura richiesta
dalla classificazione dei luoghi Classi di temperatura delle apparecchiature
T1 T1, T2, T3, T4, T5 oT6
T2 T2, T3, T4, T5 oT6
T3 T3, T4, T5 oT6
T4 T4, T5 oT6
T5 T5 oT6
T6 T6
Tabella 8: corrispondenza tra Classe di temperatura richiesta dalla classificazione dei luoghi e Classi di temperatura ac-
cettabili per le apparecchiature [12]
Figura 8 – Esempio di abbinamento per sito d’impianto Zona 1 IIC T2 Figura 9 – Esempio di abbinamento per sito d’impianto Zona 1 IIB T4
Figura 10 – Esempio di abbinamento per sito d’impianto Zona 2 IIB T4
