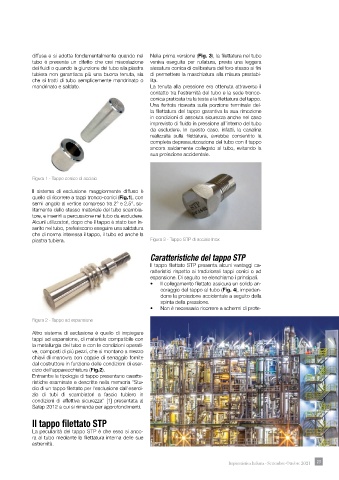

diffusa e si adotta fondamentalmente quando nel Nella prima versione (Fig. 3), la fi lettatura nel tubo
tubo è presente un difetto che crei miscelazione veniva eseguita per rullatura, previa una leggera
dei fl uidi o quando la giunzione del tubo alla piastra alesatura conica di calibratura del foro stesso ai fi ni
tubiera non garantisca più una buona tenuta, sia di permettere la maschiatura alla misura prestabi-
che si tratti di tubo semplicemente mandrinato o lita.
mandrinato e saldato. La tenuta alla pressione era ottenuta attraverso il
contatto tra l’estremità del tubo e la sede tronco-
conica praticata tra la testa e la fi lettatura del tappo.
Una feritoia ricavata sulla porzione terminale del-
la fi lettatura del tappo garantiva la sua rimozione
in condizioni di assoluta sicurezza anche nel caso
imprevisto di fl uido in pressione all’interno del tubo
da escludere. In questo caso, infatti, la canalina
realizzata sulla fi lettatura, avrebbe consentito la
completa depressurizzazione del tubo con il tappo
ancora saldamente collegato al tubo, evitando la
sua proiezione accidentale.

Figura 1 - Tappo conico di acciaio

Il sistema di esclusione maggiormente diffuso è
quello di ricorrere a tappi tronco-conici (Fig.1), con
semi angolo al vertice compreso tra 2° e 2,5°, so-
litamente dello stesso materiale del tubo scambia-
tore, e inserirli a percussione nel tubo da escludere.
Alcuni utilizzatori, dopo che il tappo è stato ben in-
serito nel tubo, preferiscono eseguire una saldatura
che di norma interessa il tappo, il tubo ed anche la
piastra tubiera. Figura 3 - Tappo STP di acciaio Inox

Caratteristiche del tappo STP
Il tappo fi lettato STP presenta alcuni vantaggi ca-
ratteristici rispetto ai tradizionali tappi conici o ad
espansione. Di seguito ne elenchiamo i principali.
• Il collegamento fi lettato assicura un solido an-
coraggio del tappo al tubo (Fig. 4), impeden-
done la proiezione accidentale a seguito della
spinta della pressione.
• Non è necessario ricorrere a schermi di prote-

Figura 2 - Tappo ad espansione
Altro sistema di esclusione è quello di impiegare
tappi ad espansione, di materiale compatibile con
la metallurgia del tubo e con le condizioni operati-
ve, composti di più pezzi, che si montano a mezzo
chiavi di manovra con coppie di serraggio fornite
dal costruttore in funzione delle condizioni di eser-
cizio dell’apparecchiatura (Fig.2).
Entrambe le tipologie di tappo presentano caratte-
ristiche esaminate e descritte nella memoria “Stu-
dio di un tappo fi lettato per l’esclusione dall’eserci-
zio di tubi di scambiatori a fascio tubiero in
condizioni di effettiva sicurezza” [1] presentata al
Safap 2012 a cui si rimanda per approfondimenti.

Il tappo filettato STP

La peculiarità del tappo STP è che esso si anco-
ra al tubo mediante la fi lettatura interna delle sue
estremità.
